ACV - Pioneer Kabel LFB 2

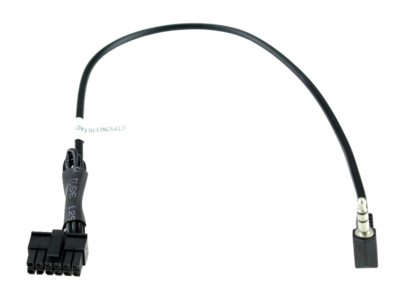

Pioneer Kabel LFB 2

Artnr.: 42ctpioneerlead2

LFB ACV Kabel > Pioneer AVH/DMH/SPH 2022> Klinke lose

Radioanschlusskabel ACV > Pioneer AVH / DMH / SPH 2021/2022>

Radiohersteller verwenden für den Anschluss eines Lenkradfernbedienungsinterfaces unterschiedliche Varianten.
Je nach Hersteller und Gerät können Einkabelsteuerungen, Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen Verwendung finden.

Die Anschlussvariante geht aus der BDA des Radioherstellers hervor.
Alle Anschlüsse müssen vor der Verbindung des Interfaces mit dem Fahrzeug getätigt werden.
Gegebenenfalls muss zusätzlich die LFB-Funktion laut BDA des Radioherstellers in einem Radiomenü angelernt werden.

Vor der Endmontage auf Funktion prüfen.

Hinweis:

• Anschluss: 12 Pin Microfit > 3,5mm Klinke
• LFB-Radioanschlusskabel für ACV LFB Interfaces
• LFB-Radioanschlusskabel für Infodapter
• Klinke Ring rote Leitung > BAT43 Schottkydiode/Sperrdiode 0,2A mit Kathode zum Micro Fit Stecker

Für folgende Anwendung:

• Pioneer 3,5mm Klinkenanschluss

Für folgende Geräte:

• Pioneergeräte 2021/2022> mit flach glanzmetallischer Rückseite
• Pioneer AVH-A240BT
• Pioneer AVH-A240DAB
• Pioneer DMH-A240BT
• Pioneer DMH-A241BT
• Pioneer DMH-A340DAB
• Pioneer DMH-A245BT
• Pioneer SPH-DA160DAB
• Pioneer SPH-DA360DAB
